1.什么是状态图？
通过建立对象的生存周期模型来描述对象随时间变化的动态行为。
2.状态图中的基本概念
状态：用圆角矩形来表示。状态名称表示状态的名字，通常用字符串来表示。一个状态的名称在状态图所在的上下文应该是唯一的
转换：用带箭头的直线表示。一端连着源状态，一端连着目标状态。
初始状态：每个状态图都有一个初始状态。此状态代表状态图的起始位置。初始状态只能作为转换源，不能作为转换目标，并且在状态图中只能有一个。初始状态用实心圆表示。
终止状态：模型元素的最后状态，是一个状态图的终止点。终止状态在一个状态图中可以有多个。

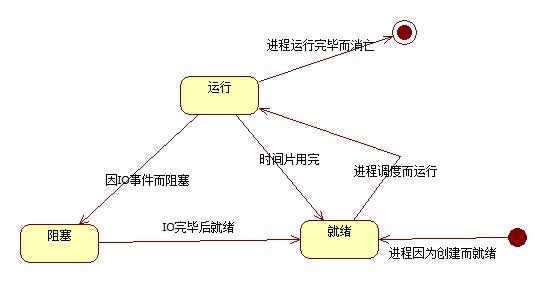

3.Demo
